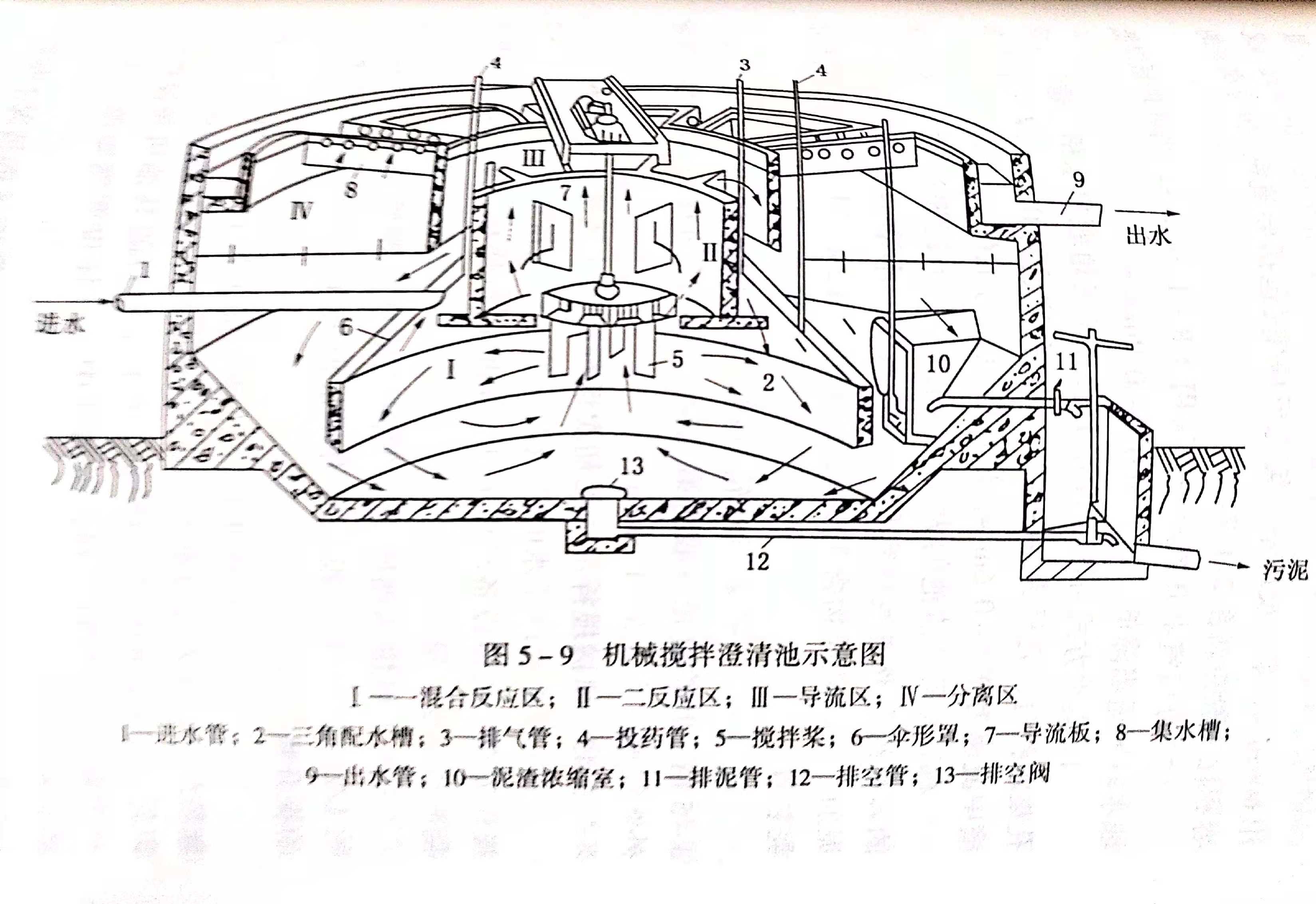

機械攪拌澄清池將混合、絮凝反應及沉淀工藝綜合在一起,組成示意見圖5-9。池中心有一個轉動葉輪,將原水和加入藥劑及澄清區沉降下來的回流污泥混合,促進形成較大絮體。污泥回流量是進水量的3~5倍,為保持池內懸浮物濃度穩定,要及時排出多余的污泥。

廢水從進水管進入環形配水三角槽,混凝劑通過投藥管加到配水三角槽中,再一起流入混合區,進行水、藥劑和回流污泥的混合。由于渦輪的提升作用,混合后的泥水被提升到反應區,繼續進行混凝反應,并溢流到導流區。導流區的導流板消除反應區過來的環形流動,使廢水平穩地沿傘形罩進入分離區。分離區的排氣管將廢水中帶入的空氣排出,減少對泥水分離的干擾。分離區面積較大,由于過水面積的突然增大,流速下降,泥渣靠重力自然下沉,上清液由集水槽和出水管流出池外。一少部分泥渣進入濃縮區,定期由排泥管排出,大部分泥渣則在渦輪的提升作用下通過回流縫回流到混合區。

根據進水水質和水量的不同,機械攪拌澄清池可以設一個或幾個泥渣濃縮區。同時為改善分離區的分離效果,還可以在分離區增設斜板和斜管。
